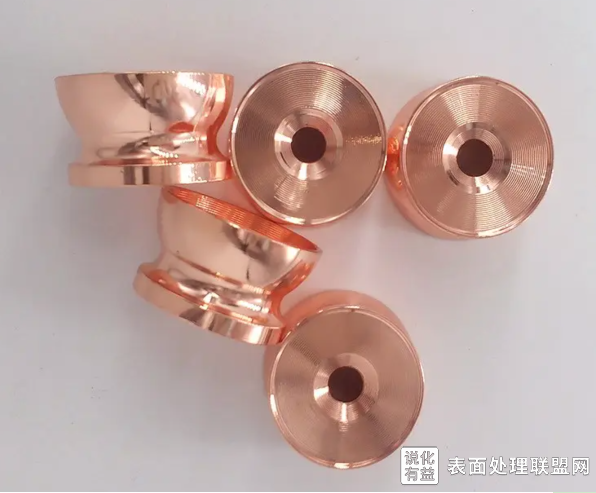

活化也称弱浸蚀，电镀前进行活化的目的是进一步除去表面残留的极薄层氧化膜，这样可以裸露出新鲜的处于活化状态的表面，得到与基体结合良好的镀层。活化一般在稀酸溶液里进行。钢铁件在5%~10%的盐酸或硫酸溶液里处理0.5~lminj不锈钢一般进行阴极电解活化。
其原理是阴极活化时在不锈钢表面生成氢气，氢气有很强的还原作用，阻止了氧化膜的生成或将已经存在的微量氧化膜还原，保证了表面的活化状态。不锈钢明极活化是在稀硫酸或稀盐酸溶液里以0.3~0.5A.dm-2的电流|密度，电解1~5min。其他不容易钝化的金属也可以进行阳极活活化处理时尽量使用与电镀液相同成分的溶液，这样活化后可以不必进行水洗而直接进行电镀。
声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。
知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
